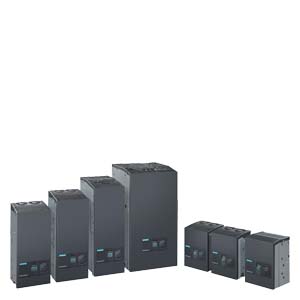

6RA70直流调速器概述

直流传动系统是一种简单优良的传动方案——因此我们有理由为其发展而创新。这种创新的基本原因在于,在操作的舒适性和可靠性方面、在经济性和工作特性方面、在效率和起动方面,直流传动系统在其适当的应用里,有着它的优点。SIMOREG® DC-MASTER 将提供最佳特性和智能化——具有新颖性能,赋予直流传动系统以新的生命力。

适应于各种应用的系统采用 SIMOREG DC-MASTER,其应用无局限性,其功能、宽广的输出功率及电压范围以及通用的操作控制原则为各工业领域的广泛应用提供了最佳解决方案。无论SIMOREGDC-MASTER 供电给直流电机还是用于特殊场合,它总能提供最优性能和高智能。
电机,传动系统的运动器官SIMOREG DC-MASTER 和我们的电机构成传动系统的理想组合。紧凑型西门子直流电机由于其合理价格的传动技术和最高的利用率而应用于世界各地。传动系统坚固、耐用并有宽广的功率范围,从0.7kW~1550kW。自冷或强
迫风冷,带或不带风机,防护等级IP23、IP54 或IP55:由于模块化的设计,可以实现上述的任意组合。更有甚之,我们的直流电机通过电机接口,可集成到自动化环境中。-连续的监控、准确的诊断、有效的维修和服务。

SIMOREG DC-MASTER产品家族为高难度传动应用及标准解决方案提供了最佳产品。该产品具有极快的控制特性: 其电流和转矩上升时间小于10ms。对用于电枢和磁场供电的单象限或四象限传动,其输出功率范围从6kW 至1900kW。

SIMOREG DC-MASTER —
变革:
• 输出范围已扩展到 12,000A
• 输入电压范围从400V 到
830V
• 可完全集成到所有的自动化
环境中
• 极快速的和简便的投入运行
• 模块化结构
• 标准配置经扩展可实现高性
能方案
• 使用一致的操作控制原则实
现极方便的操作控制
直流传动系统以其特殊强有力的技术使其能够满足各使用场合的要求。SIMOREG DC-MASTER 已在各方面建立了新的标准——在操作和设计领域中,舒适性的操作和广泛使用。
SIMOREG DC-MASTER 的这些特点,使其能够满足直流传动系统的最高要求——无论是用在某一工业领域,或是用在某一特别应用中,都不会有差异。

具有与MASTERDRIVES 统一的操作方式
SIMOREG DC-MASTER 操作非常简单。不需要专门的编程知识,所有设置均可通过参数设定设备进行。参数设定即可通过PC 的菜单提示进行,以实现快速地投入进行,也可通过简易的操作区和用SIMOVIS 进行。
一切均可看到,一切均可操
作:操作面板OP1S
不能再快,也不能再简化:带有 4 行 16 个字符显示舒适型
操作面板 OP1S 在舒适性和功能性方面提供许多优点。它可显示物理量也可作为手持设定装置和用于数据存储; 现有的参数均可以快速地设定,因此投入运行直接而简便。特别是用在多台电机调试时,更是方便。硬件方面不再需要改变。不再需要跳线器的插接或电位计的调整。操作面板OP1S 可用在所有SIMOREGDC-MASTER和SIMOVERT®MASTERDRIVES 上。

精确地满足各种要求
SIMOREG DC-MASTER 以其高度运行可靠性和实用性在世界范围内的各个工业领域著称: 如印刷机械主传动,在起重机行业中的行走机构和提升机构,电梯和缆车传动,在橡胶工业和造纸工业中的应用,在钢铁工业中的剪切传动、轧机传动、卷取机传动、横切机或薄膜机械和电动机、气轮机或齿轮箱试验机的负载机械。

高智能化:
具有统一的通讯的技术
当传动系统之间互相通讯时,系统是智能化。在此,SIMOREG DC-MASTER 是通讯专家:他们能够完全集成在自动化设施中,并理想地适应于每个 PLC 并能很容易同所有子系统 (可来自西门子公司或其他制造商) 通讯。
由于带有 SIMOREG DC-MASTER 而使智能化的直流传动技术能够实现全集成自动化且用于所有场合。

在标准情况下,在基本装置调速器中,电子箱灵活地允许插入通讯模块和工艺模块。
灵活性和经济性
SIMOREG DC-MASTER 在任何应用场合,均具有最佳的灵活性和经济性:
• 减轻主动系统和总线系统压力
• 在许多场合下,不需要 PLC
• 接口被减少了
• 较少的电缆和较高的抗干扰度
• 开环和闭环控制已集成到系统中
• 开放的分布系统方案
• 工艺软件放入基本装置中
—— BICO 技术
SIMOREG DC-MASTER 使用
开放的和标准的 PROFIBUSDP
现场总线系统,通过RS232 接口可直接联接到PC和实现装置对装置通讯。在这种情况下,PROFIBUS-DP 是在自动化设施中网络的中心通讯介质。
BICO,新颖的软件解决方案使用新颖的 BICO 技术使SIMOREG DC-MASTER 在软件功能性方面达到一个新水平。其中,两个功能强大的处理器处理电枢回路和励磁回路开环和闭环所有传动控制功能。利用BICO 技术,功能块按面向应用功能单元型式去组合——这是一个简单的参数设置过程。
装置对装置通讯
各个变频器之间的通讯通过使用RS485 接口实现装置对装置的连接,因而实现一个高速全数字设定值级链。





6RA70直流调速器订货数据

注意: 产品现已停产!

6RA70直流调速器目前已经停产,新的升级替代型号为6RA80系列直流调速器.

选型表  电网额定
电压V
50/60Hz
额定直流
电压V
额定直流
电流A
额定励磁
电压V
额定励磁
电流A
订货号
三相桥式
线路 B6C
3AC 400 485 30 325 5 6RA7018-6DS22-0
    60   10 6RA7025-6DS22-0
90 10 6RA7028-6DS22-0
    125   10 6RA7031-6DS22-0
210 15 6RA7075-6DS22-0
    280   15 6RA7078-6DS22-0
400 25 6RA7081-6DS22-0
    600   25 6RA7085-6DS22-0
850 30 6RA7087-6DS22-0
    1200   30 6RA7091-6DS22-0
1600 40 6RA7093-4DS22-0
    2000   40 6RA7095-4DS22-0
3AC 575 690 60 325 10 6RA7025-6GS22-0
    125   10 6RA7031-6GS22-0
210 15 6RA7075-6GS22-0
    400   25 6RA7081-6GS22-0
600 25 6RA7085-6GS22-0
    800   30 6RA7087-6GS22-0
1000 30 6RA7090-6GS22-0
    1600   40 6RA7093-4GS22-0
    2000   40 6RA7095-4GS22-0
3AC 690 830 720 325 30 6RA7086-6KS22-0
    950   30 6RA7088-6KS22-0
1500 40 6RA7093-4KS22-0
    2000   40 6RA7095-4KS22-0
3AC 690 1000 900 325 30 6RA7088-6LS22-0
    1500   40 6RA7093-4LS22-0
    1900   40 6RA7095-4LS22-0
三相桥式
线路(B6) A (B6) C
3AC 400 420 15 325 3 6RA7013-6DV62-0
    30   5 6RA7018-6DV62-0
60 10 6RA7025-6DV62-0
    90   10 6RA7028-6DV62-0
125 10 6RA7031-6DV62-0
    210   15 6RA7075-6DV62-0
280 15 6RA7078-6DV62-0
    400   25 6RA7081-6DV62-0
600 25 6RA7085-6DV62-0
    850   30 6RA7087-6DV62-0
1200 30 6RA7091-6DV62-0
    1600   40 6RA7093-4DV62-0
    2000   40 6RA7095-4DV62-0
3AC 575 600 60 325 10 6RA7025-6GV62-0
    125   10 6RA7031-6GV62-0
210 15 6RA7075-6GV62-0
    400   25 6RA7081-6GV62-0
600 25 6RA7085-6GV62-0
    850   30 6RA7087-6GV62-0
1100 30 6RA7090-6GV62-0
    1600   40 6RA7093-4GV62-0
    2000   40 6RA7095-4GV62-0
3AC 690 725 760 325 30 6RA7086-6KV62-0
    1000   30 6RA7090-6KV62-0
1500 40 6RA7093-4KV62-0
    2000   40 6RA7095-4KV62-0
3AC 830 875 950 325 30 6RA7088-6LV62-0
    1500   40 6RA7093-4LV62-0
1900 40 6RA7095-4LV62-0


6RA70直流调速器选件订货数据

注意: 产品现已停产!

6RA70直流调速器目前已经停产,相关选件同步停产,与6RA80不通用!



选件 代号 订货号
自由功能块选件 S00 S00 6RX1700-0AS00
端子扩展板 (CUD2) K00 6RX1700-0AK00
SIM OVIS PC-PM U (RS232) 连接电缆,3m 6SX7005-0AB00
接口转换器 SU1RS232-RS485
包括安装附件,电源接线: 1AC 115/230V
  6SX7005-0AA00
装置的操作面板 (OP1S) 6SE7090-0XX84-2FK0
将 OP1S 装在柜门上的适配器 AOP1,包括 5m 长连接电缆
连接导线 PM U-OP1S,3m
连接导线 PM U-OP1S,5m
  6SX7010-0AA00
6SX7010-0AB03
6SX7010-0AB05
电子箱 (LBA) 数据总线适配器 K11 6SE7090-0XX84-4HA0
适配板 (ADB) K01/02 6SX7010-0KA00
脉冲编码器信号处理板 (SBP) C14/15/16/17 6SX7010-0FA00
PROFIBUS 板 (CBP2) G95/97 6SX7010-0FF05
SIM OLINK 板 (SLB) G44/45/46/47 6SX7010-0FJ00
EB1 端子扩展板 G64/65/66/67 6SX7010-0KB00
EB2 端子扩展板 G74/75/76/77 6SX7010-0KC00
CBC 带有 CAN 通讯协议接口的通讯板 G25/27 6SX7010-0FG00
工艺板 T400 (包括简要说明) 6DD1606-0AD0
T400 硬件和配置手册 6DD1903-0EA0
T100 编程软件,包括 Step7, CFC, D7-SYS 6DD1801-4DA6
T400 计算机连接电缆 6DD1684-0GF0
带标准“卷绕”软件的 T400,不含手册 6DD1842-0AA0
带标准“角同步控制”软件的 T400,不含手册 6DD1842-0AB0
带标准“飞剪和剪板控制”软件的 T400,不含手册 6DD1842-0AD0
T400 标准软件说明书 (英文)
标准“卷绕”软件说明书 6DD1903-0AB0
带标准“角同步控制”软件说明书 6DD1903-0BB0
带标准“飞剪和剪板控制”软件说明书 6DD1903-0DB0
SIM OREG 使用说明书
汉语 D50 6RX1700-0AD50
英语 D76 6RX1700-0AD76
德语、英语、意大利语、法语、西班牙语的使用说明,在 CD-ROM 中 D64 6RX1700-0AD64

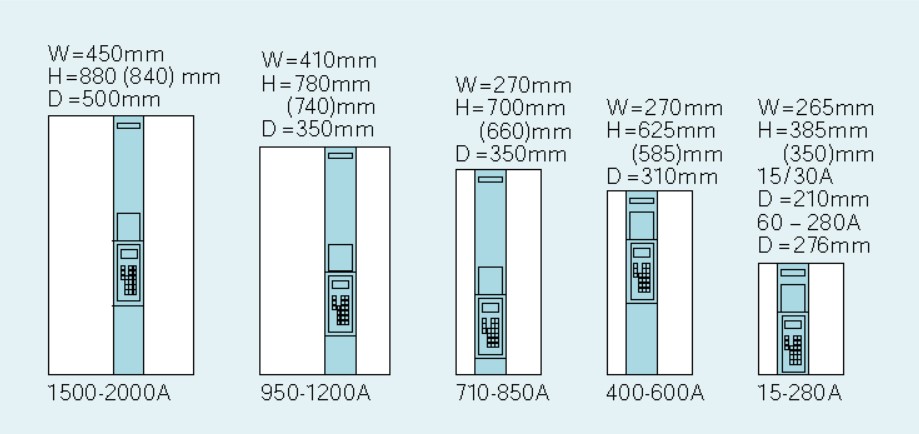

6RA70直流调速器外形尺寸数据





6RA80直流调速器(后续升级产品)



装置订货数据

.

DCM 6RA80 400V Power Supply DCM 400V电源电压   D,额定直流电压485V
Power Supply
电源电压V
Description
描述
Power
功率KW
Ordering No.
订货号
Weight
重量KG
 Size(W宽*H高*D深)
尺寸mm
400 15A 4Q 6.3 6RA8013-6DV62-0AA0 11  ①268x385x221
400 30A 4Q 12.6 6RA8018-6DV62-0AA0
400 60A 2Q 29 6RA8025-6DS22-0AA0  ②268x385x252
400 60A 4Q 25 6RA8025-6DV62-0AA0
400 90A 2Q 44 6RA8028-6DS22-0AA0 14
400 90A 4Q 38 6RA8028-6DV62-0AA0
400 125A 2Q 61 6RA8031-6DS22-0AA0
400 125A 4Q 53 6RA8031-6DV62-0AA0
400 210A 2Q 102 6RA8075-6DS22-0AA0
400 210A 4Q 88 6RA8075-6DV62-0AA0 15
400 280A 2Q 136 6RA8078-6DS22-0AA0
400 280A 4Q 118 6RA8078-6DV62-0AA0
400 400A 2Q 194 6RA8081-6DS22-0AA0 26  ③268x625x275
400 400A 4Q 168 6RA8081-6DV62-0AA0
400 600A 2Q 291 6RA8085-6DS22-0AA0 28
400 600A 4Q 252 6RA8085-6DV62-0AA0 31
400 850A 2Q 412 6RA8087-6DS22-0AA0 38  ④268x700x311
400 850A 4Q 357 6RA8087-6DV62-0AA0 42
400 1200A 2Q 582 6RA8091-6DS22-0AA0 78  ⑤268x785x435
400 1200A 4Q 504 6RA8091-6DV62-0AA0
400 1600A 2Q 776 6RA8093-4DS22-0AA0 135  ⑥453x883x505
400 1600A 4Q 672 6RA8093-4DV62-0AA0 155
400 2000A 2Q 970 6RA8095-4DS22-0AA0 135
400 2000A 4Q 840 6RA8095-4DV62-0AA0 155
400 3000A 2Q 1455 6RA8098-4DS22-0AA0 165
400 3000A 4Q 1260 6RA8098-4DV62-0AA0 185
DCM 6RA80 480V Power Supply DCM 480V电源电压   F,额定直流电压575V
Power Supply
电源电压V
Description
描述
Power
功率KW
Ordering No.
订货号
Weight
重量KG
 Size(W宽*H高*D深)
尺寸mm
480 15A 4Q 6 6RA8013-6FV62-0AA0 11  ①268x385x221
480 30A 4Q 15 6RA8018-6FV62-0AA0
480 60A 2Q 35 6RA8025-6FS22-0AA0  ②268x385x252
480 60A 4Q 30 6RA8025-6FV62-0AA0
480 90A 2Q 52 6RA8028-6FS22-0AA0 14
480 90A 4Q 45 6RA8028-6FV62-0AA0
480 125A 2Q 72 6RA8031-6FS22-0AA0
480 125A 4Q 63 6RA8031-6FV62-0AA0
480 210A 2Q 121 6RA8075-6FS22-0AA0
480 210A 4Q 105 6RA8075-6FV62-0AA0 15
480 280A 2Q 161 6RA8078-6FS22-0AA0
480 280A 4Q 140 6RA8078-6FV62-0AA0
480 450A 2Q 259 6RA8082-6FS22-0AA0 28  ③268x625x275
480 450A 4Q 225 6RA8082-6FV62-0AA0 31
480 600A 2Q 345 6RA8085-6FS22-0AA0 28
480 600A 4Q 300 6RA8085-6FV62-0AA0 31
480 850A 2Q 489 6RA8087-6FS22-0AA0 38  ④268x700x311
480 850A 4Q 425 6RA8087-6FV62-0AA0 42
480 1200A 2Q 690 6RA8091-6FS22-0AA0 78  ⑤268x785x435
480 1200A 4Q 600 6RA8091-6FV62-0AA0
DCM 6RA80 575V Power Supply DCM 575V电源电压   G,额定直流电压690V
Power Supply
电源电压V
Description
描述
Power
功率KW
Ordering No.
订货号
Weight
重量KG
 Size(W宽*H高*D深)
尺寸mm
575 60A 2Q 41 6RA8025-6GS22-0AA0 11  ②268x385x252
575 60A 4Q 36 6RA8025-6GV62-0AA0
575 125A 2Q 86 6RA8031-6GS22-0AA0 14
575 125A 4Q 75 6RA8031-6GV62-0AA0
575 210A 2Q 145 6RA8075-6GS22-0AA0
575 210A 4Q 126 6RA8075-6GV62-0AA0 15
575 400A 2Q 276 6RA8081-6GS22-0AA0 26  ③268x625x275
575 400A 4Q 240 6RA8081-6GV62-0AA0
575 600A 2Q 414 6RA8085-6GS22-0AA0 28
575 600A 4Q 360 6RA8085-6GV62-0AA0 31
575 800A 2Q 552 6RA8087-6GS22-0AA0 38  ④268x700x311
575 850A 4Q 510 6RA8087-6GV62-0AA0 42
575 1100A 2Q 759 6RA8090-6GS22-0AA0 78  ⑤268x785x435
575 1100A 4Q 660 6RA8090-6GV62-0AA0
575 1600A 2Q 1104 6RA8093-4GS22-0AA0 135  ⑥453x883x505
575 1600A 4Q 960 6RA8093-4GV62-0AA0 155
575 2000A 2Q 1380 6RA8095-4GS22-0AA0 135
575 2000A 4Q 1200 6RA8095-4GV62-0AA0 155
575 2200A 2Q 1518 6RA8096-4GS22-0AA0 165
575 2200A 4Q 1320 6RA8096-4GV62-0AA0 185
575 2800A 2Q 1932 6RA8097-4GS22-0AA0 165
575 2800A 4Q 1680 6RA8097-4GV62-0AA0 185
DCM 6RA80 690V Power Supply DCM 690V电源电压  K,额定直流电压830V
Power Supply
电源电压V
Description
描述
Power
功率KW
Ordering No.
订货号
Weight
重量KG
 Size(W宽*H高*D深)
尺寸mm
690 720A 2Q 598 6RA8086-6KS22-0AA0 38  ④268x700x311
690 760A 4Q 551 6RA8086-6KV62-0AA0 42
690 1000A 2Q 830 6RA8090-6KS22-0AA0 78  ⑤268x785x435
690 1000A 4Q 725 6RA8090-6KV62-0AA0
690 1500A 2Q 1245 6RA8093-4KS22-0AA0 135  ⑥453x883x505
690 1500A 4Q 1088 6RA8093-4KV62-0AA0 155
690 2000A 2Q 1660 6RA8095-4KS22-0AA0 135
690 2000A 4Q 1450 6RA8095-4KV62-0AA0 155
690 2600A 2Q 2158 6RA8097-4KS22-0AA0 165
690 2600A 4Q 1885 6RA8097-4KV62-0AA0 155
DCM 6RA80 830V Power Supply DCM 830V电源电压   L,额定直流电压1000V
Power Supply
电源电压V
Description
描述
Power
功率KW
Ordering No.
订货号
Weight
重量KG
 Size(W宽*H高*D深)
尺寸mm
830 900A 2Q 950 6RA8088-6LS22-0AA0 78  ⑤268x785x435
830 950A 4Q 831 6RA8088-6LV62-0AA0
830 1500A 2Q 1500 6RA8093-4LS22-0AA0 135  ⑥453x883x505
830 1500A 4Q 1313 6RA8093-4LV62-0AA0 155
830 1900A 2Q 1900 6RA8095-4LS22-0AA0 135
830 1900A 4Q 1663 6RA8095-4LV62-0AA0 155
DCM 6RA80 950V Power Supply DCM 950V电源电压   M,额定直流电压1140V
Power Supply
电源电压V
Description
描述
Power
功率KW
Ordering No.
订货号
Weight
重量KG
 Size(W宽*H高*D深)
尺寸mm
950 2200A 2Q 2508 6RA8096-4MS22-0AA0 165  ⑥453x883x505
950 2200A 4Q 2200 6RA8096-4MV62-0AA0 185



DCM 6RA80 Options DCM 6RA80 选件

Options Code
选件代码
Ordering No.
订货号
标级CUD左(无涂层) 6RY1803-0AA00-0AA1
标级CUD左(带涂层) 6RY1803-0AA20-0AA1
G00 高级CUD左(无涂层) 6RY1803-0AA05-0AA1
G00 高级CUD左(带涂层) 6RY1803-0AA25-0AA1
G10 标准CUD右(无涂层),需配G00 6RY1803-0AA00-0AA1 +
连接器板6RY1803-0GA00
G10 标准CUD右(带涂层),需配G00 6RY1803-0AA20-0AA1 +
连接器板6RY1803-0GA20
G11 高级CUD右(无涂层),需配G00 6RY1803-0AA05-0AA1 +
连接器板6RY1803-0GA00
G11 高级CUD右(带涂层),需配G00 6RY1803-0AA25-0AA1 +
连接器板6RY1803-0GA20
G20 通讯板CEB20 左 (已涂层),需配G00 6SL3055-0AA00-2EB0
G21 通讯板CEB20 右 (已涂层)需配G11 6SL3055-0AA00-2EB0
S01 储存卡 左 6RX1800-0AS01
S02 储存卡 右,需配G10或G11 6RX1800-0AS01
L04 只有10-50V超低电压的电枢供电
L05 连接24V DC用的电子电路电源
L10 无励磁功率单元
L11 励磁功率单元2Q
L15 环境温度和入口温度的外部传感器
L21 单相供电接线的风扇
L85 85A励磁功率单元
M08 涂层印刷电路板
M10 镀镍铜母线

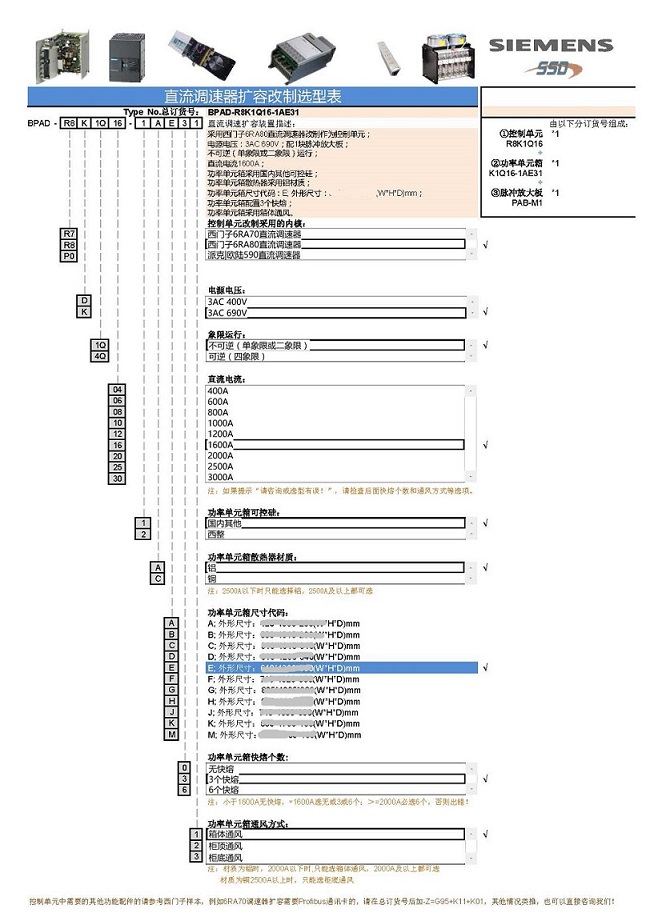

6RA70和6RA80扩容/小改大

利用直流扩容选型工具,可根据实际需要搭配自己的个性化需求
